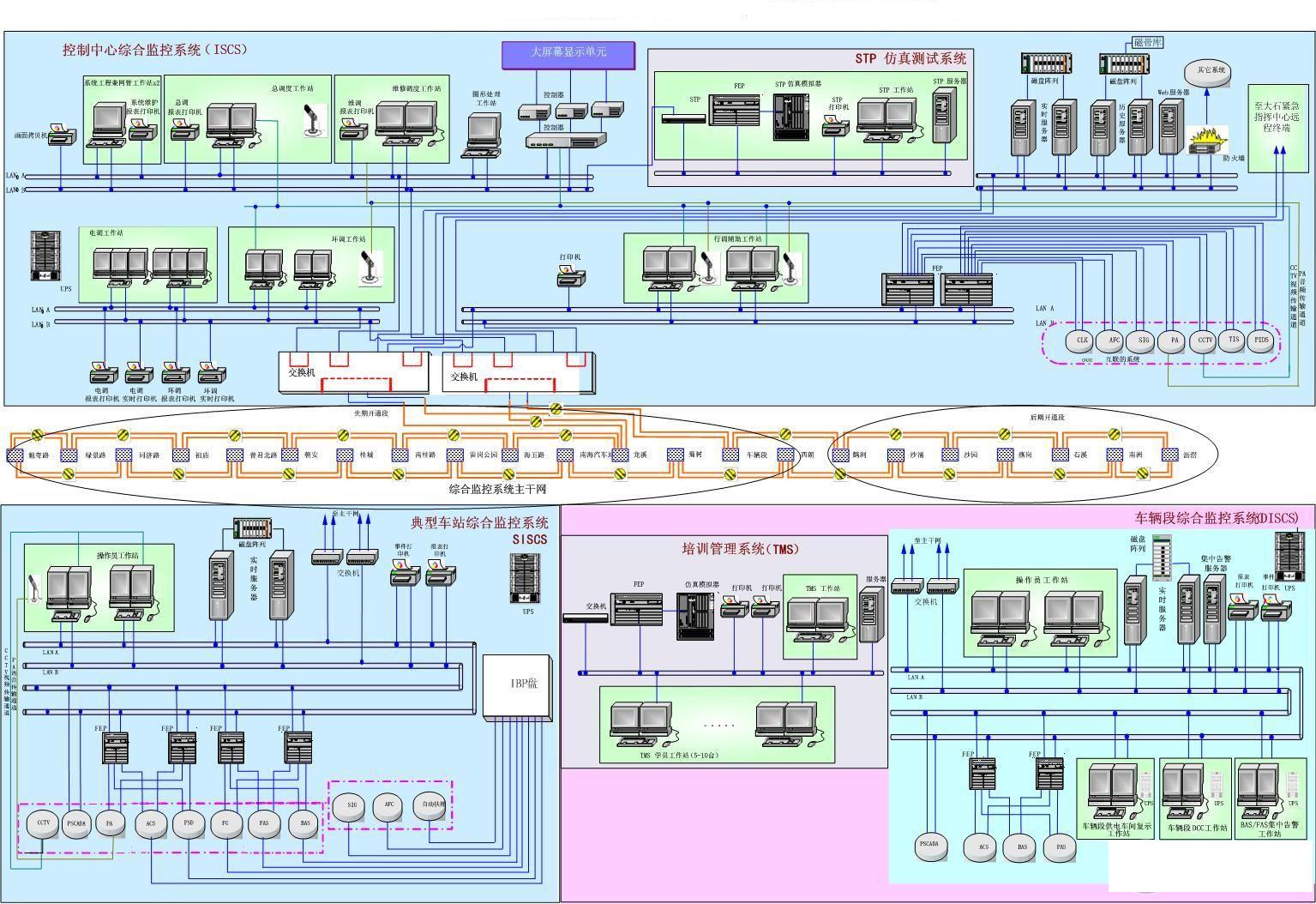

该综合监控系统包括中央级综合监控系统(CISCS)、车站级综合监控系统(SISCS)和车辆级综合监控系统(DISCS)。系统架构图如下。

中央级综合监控系统(CISCS)

中央级综合监控系统设置在线网控制中心，中央综合监控系统存储、处理从被控系统读取的数据，实时反映现场设备状态的变化并生成报表。中央综合监控系统将记录这些信息，更新中央数据库。中央操作员工作站和综合显示屏可显示这些信息。中央综合监控系统处理操作员的控制命令，相关的控制信息同时被传送给被控系统。

车站级综合监控系统(SISCS)

全线车站设置车站机综合监控系统(SISCS)，SISCS与电力监控系统(PSCADA)、环境与设备监控系统(BAS)、火灾自动报警系统(FAS)、隧道火灾探测系统(TFDS)、电气火灾预警监测系统(EFAS)等系统的集成。另外，实现与屏蔽门(PSD)、防淹门(FG)、信号系统(SIG)、自动售检票系统(AFC)、门禁系统(ACS)、广播系统(PA)、电视监视系统(CCTV)、乘客信息系统(PIS)等系统的互联，通过全线通信主干网将综合监控信息汇集到控制中心，控制命令也通过全线通信主干网下发车站级集成系统，实现调度工作的监控功能。

车辆段综合监控系统

车辆段综合监控系统(DISCS)是热备、冗余、开放、易扩展的计算机系统。DISCS集成停车辆段的变电所综合自动化系统(PSCADA)、环境与设备监控系统(BAS)、火灾报警系统(FAS)，通过全线通信主干网将综合监控信息汇集到控制中心，控制命令也通过全线通信主干网下发停车辆段集成系统，实现调度工作的监控功能, 车辆段设有综合监控系统的维修管理系统，培训系统、仿真测试平台：

方案优势

海量信息显示装备;

决策支持技术;

实时数据存储技术能;

先进性能的分布式架构;

数据采集和控制高可靠性;

人性化的后备应急指挥装备。

性能特点：

友好、安全与人性化的用户界面;

使用市场上成熟的标准硬件和软件，便于维护与管理;

决策支持系统用于实践和紧急情况管理，例如：列车或隧道内发生火灾、停电等;

支持多种语言;

提供包括语音、数据和视频在内的综合通讯应用设施;

提供地铁车站/车载综合乘客信息系统(TIS);

提供出入管理及保安系统(AMS);

提供集成列车自动监控系统(ATS);

从地铁运营的角度，提供由技术驱动的低成本解决方案;

符合国际标准ISO 9000和EN50128等。
